디스크위치제어 B.F.V

개발 배경 1
  • 버터플라이밸브는 수평식인 경우 상부에서 볼 때 밸브 디스크 개도율 확인 불가함.
  • 작업자가 직접 지상(상부위치)에서 지하(아래위치)로 계단 또는 사다리 등을 이용하여 개도율 확인 해야함.
  • 특히 지하 밸브실이나 맨홀에 위치한 경우에는 독성가스나 산소가 부족하여 질식하는 사고가 인명사고 발생 초래.
개발 배경 2
  • 밸브 설치 후 통수하기 어려운 상황에서의 밸브 개폐 작업으로 (전동식의 경우 열림, 닫힘 확인 불가)인하여 밸브의 누수 및 파손으로 인명사고 발생.
  • 밸브의 개도 구간 사이를 임시로 고정시켜 회전 방향을 체크하여 사고를 방지할 수 있는 방안 절실히 필요.
개발 배경 3
  • 버터플라이 밸브는 원수의 유입을 조절하기 위해 특정구간 (10~25% 내외 개도조절)에 사용빈도가 높아 반달기어와 웜기어의 부분마모가 심해져 수리나 교체 요구가 빈번하게 발생.
  • 밸브 디스크를 고정하거나 제어 할 수가 없어 단수 작업을 해야 함.

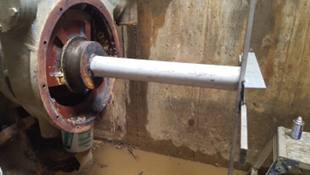

  • 또한 단수가 되지 않는 경우 버터플라이 밸브의 뒷축 카바를 열어 외부구조물에 움직이지 않게 뒷축과 외부 구조물을 용접해서 디스크를 고정, 감속기 수리나 교체작업을 함으로 작업자의 설치공간이 협소하여 설치 및 시공비 증가.
제품사양
구경200~2,200mm
압력4.5 / 7.5 / 10kgf / cm²
용도정수장, 하수처리장, 양수장, 배수펌프장, 빗물펌프장 등에서 유량조절 및 차단용으로 사용.
적용규격KS B 2333, JIS B 2064 등
구동장치유압, 수압, 공기압실린더, 수동식, 전동식
접합방법Flange

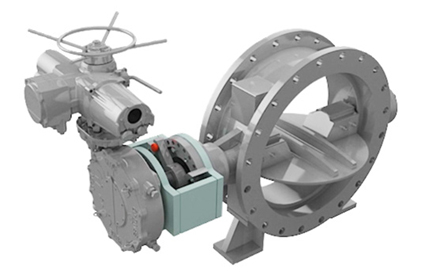

주요 특징
    [디스크 위치 확인 및 제어기능]
  • 특허 제 10-1969981호 : 디스크 위치 확인 및 제어기능을 갖는 버터플라이밸브
  • 고정핀을 이용하여 원하는 밸브 디스크 개폐율(0°~ 90°)을 설정한 후 위치를 고정할 수 있음.
  • 디스크를 고정함으로 단수를 하지 않고 감속기 및 기타 정비가 가능함.
  • 밸브 축에 설치된 구조물을 통하여 밸브의 개폐율을 육안으로 확인 가능함.
  • 식별보강(야광/형광/측광 물질 도포) 부재를 통해 지하 밸브실 또는 맨홀에 진입하지 않고 밸브의 개폐율을 확인할 수 있음.
    • [과회전 제한 기능]
  • 특허 제 10-2204949호 : 회전 제한 수단을 구비하는 버터플라이밸브)
  • 축의 끝단부와 접촉하는 덮개에 Stopper를 설치하여 디스크의 과회전을 방지.
  • 디스크 과회전으로 유발될 수 있는 누설 및 밸브의 파손을 예방할 수 있음.
  • 단순한 기계식 구조로 이루어져 파손 및 고장의 위험성이 현저히 떨어짐.
