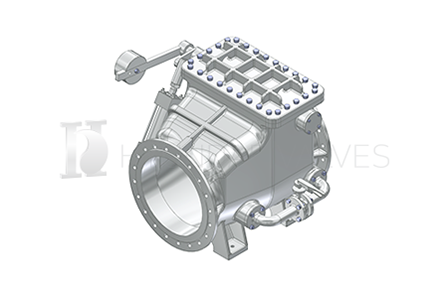

완폐식 체크밸브

제품사양
구경150~3,000mm
압력7.5 / 10 / 16 / 20kgf /cm²
용도상수도, 폐수, 펌프장등에서 역류방지용.
적용규격-
접합방법Flange
주요 특징
  • 주로 펌프의 토출측에 설치하며, 유체를 한쪽 방향으로만 흐르게 제어기능을 갖춤.

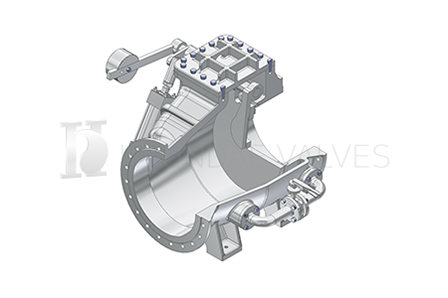

  • 밸브 시트면이 경사져서 밀폐하는 구조로, 역류시에 밸브시트가 제자리로 이동하는것이 용이.
  • 밸브를 설치한 상태에서, 내부 부품등의 점검 보수가 가능하도록 상부 커버가 별도 장착됨.
  • 공기압 및 유압쿠션에 의한 수충격 방지.

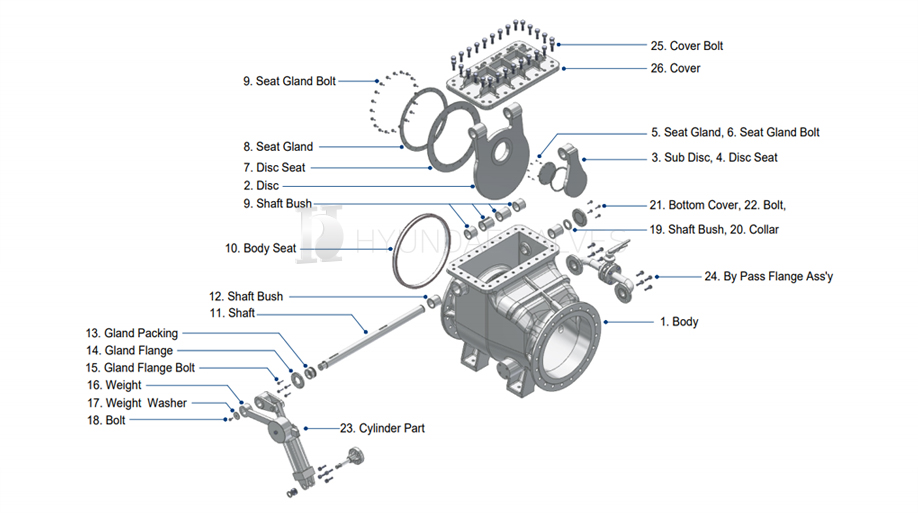

NODESCRIPTIONMETERIAL
1BodyGCD450 / SCPH2 / SSC13 / SSC16
2DiscGCD450 / SCPH2 / SSC13 / SSC16
3Sub Disc SS275 / STS304
4Disc Seat EPDM / N.B.R
5Seat Gland SS275 / STS304
6Seat Gland Bolt STS304
7Disc Seat EPDM / N.B.R
8Seat Gland SS275 / STS304
9Seat Gland Bolt STS304
10Body Seat STS304
11Shaft STS304
12Shaft Bush CAC406
13Gland Packing EPDM / N.B.R
NODESCRIPTIONMETERIAL
14 Gland Flange SS275
15Gland Flange Bolt STS304
16Weight SS275
17Weight  Washer CAC406
18Bolt SS275
19Shaft Bush CAC406
20Collar  CAC406
21CoverSS275
22Bolt SS275
23Cylinder Part Ass'y
24By Pass Flange Ass'y Ass'y
25Cover Bolt SS275
26Cover GCD450
