필터게이트

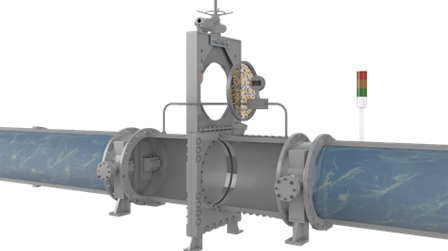

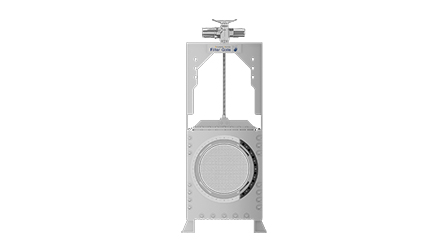

제품개요
제품사양
구경 자체규격, 200A ~ 1,000A
 *현장 요구에 맞는 필터체(Mesh) 사양의 조절 가능
 *1,100A 이상은 별도 협의
용도 여과가 필요한 다양한 상ㆍ하수도 시설
기능
  • 2020년 일반 가정에 각종 날벌레의 살아 움직이는 유충 또는 사멸되지 않은 사체발견으로 사회적 이슈가 되었던 문제점을 개선하기 위한 특화된 장치로 수돗물 생산과정에서 발생되는 유충 및 각종 이물질을 차단하여 가정집에 깨끗한 물 공급을 할 수 있게 해주는 제품임.
  • 별도의 부대설비 없이 기존 정수처리시설과 연계하여 정수장 또는 배수지의 관로에 설치되며, 디스크에 STS 재질의 100㎛ 이하 공극을 갖는 필터를 장착하여 손쉽게 필터체를 탈부착할 수 있는 유지관리가 용이한 제품임.
인증
  • 수도용 적합인증 제KWTC-CP-2021-011호_스트레이너
  • 위생안전기준인증(KC인증) KCW-2021-0149_스트레이너, KCW-2024-0054_수도용 여과장치
  • 조달청 우수제품 지정 2025004_디스크에 필터가 장착된 게이트형 마이크로 스트레이너
  • 조달청 벤처나라 지정 제2023-08-0107호_게이트밸브형 스트레이너
  • 성능인증 23-AAD0069_디스크에 필터가 장착하여 필터의 유지관리가 쉬운 구조가 적용된 스트레이저(필터게이트형)
  • 우수발평품 우선구매추천 인증 제2025-5032호_회전형 세척장치를 구비한 필터게이트
적합방법 Flange
구동장치 수동식 , 전동식
나라장터
특허
  • 제10-2226300호 필터 제수밸브
  • 제10-2782907호 회전형 세척장치를 구비한 필터게이트
  • 제10-2638766호 정수장에서의 이물질을 제거하는 여과 장치 자동 세척 시스템 및 방법
  • 제10-2338865호 여과성능이 향상되고 용이한 필터 교체구조를 가지는 필터 게이트
  • 제10-2401453호 세척효율성을 강화한 필터 세척장치
  • 제10-2610136호 정수장 유충제거용 필터조립체의 세척장치 및 이를 이용한 세척방법

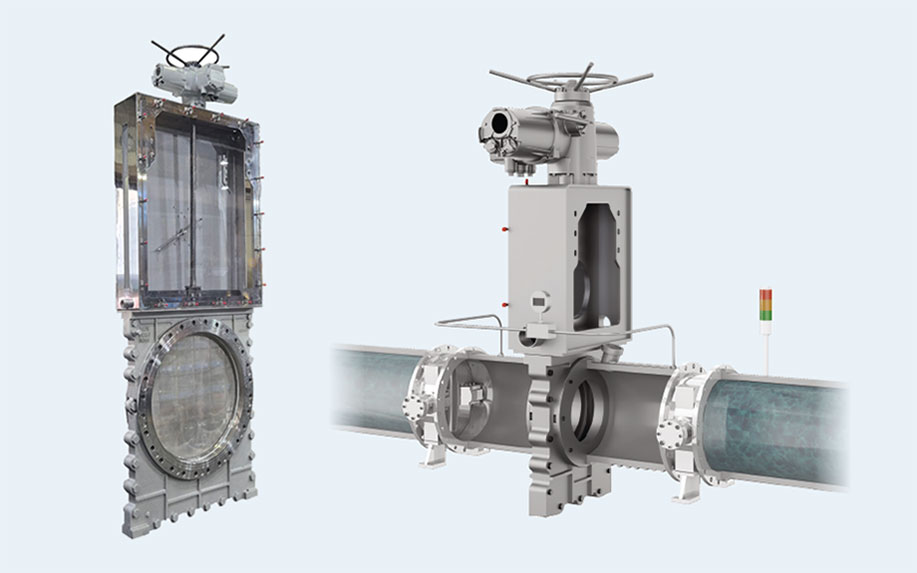

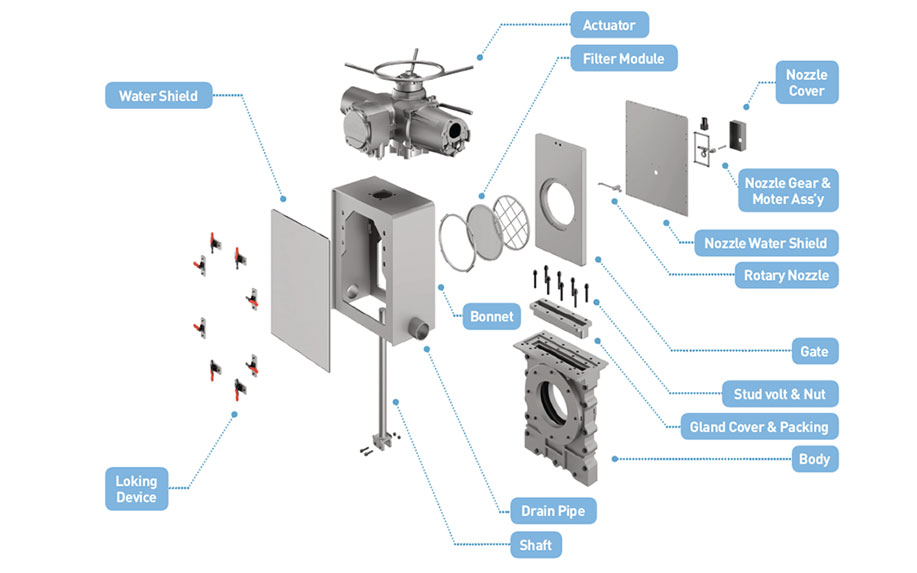

구조
명칭내용
Body
  • Gate의 안착 및 누설방지 역할을 하는 Valve Body
  • Flange Mounting
Gland Cover & Packing
  • Gate의 반복 운동부의 누설을 방지하는 역할
Stud Bolt & Nut
  • Gland Packing의 강한 압착을 가능하게 하는 역할
Gate
  • Filter Module의 쉬운 탈착을 가능하게 하는 구조
Filter module
  • 주름형과 평면형 2가지 구조로 설치환경에 따라 다양한 요구사항에 맞게 제작 가능
Nozzle Gear & Moter Ass'y
  • Spray Nozzle에서 5Bar 이상의 고압 세척수를 방사하여 필터 세척
Rotary Nozzle
  • 회전모터 적용으로 일정한 속도로 회전 및 분사하여 필터 세척
Drain Pipe
  • 이물질 및 세척수 배출
Shaft
  • 몸통이 Thread 구조로 이루어져 있으며, 전동기의 동력을 Gate에 전달하여 Gate의 상하 운동을 도와주는 역할
Bonnet
  • 전동기의 고정 및 Gate의 상하 운동을 지지하는 역할
Actuator
  • Gate의 상하 운동을 할 수 있게 하는 동력을 생성

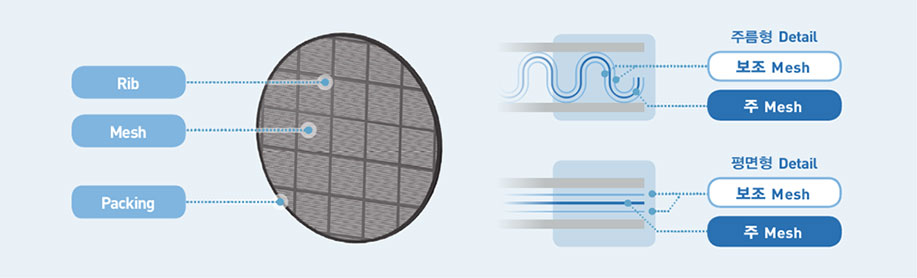

Filter Module
    Rib
    • 유속 및 유체 내 슬러지에 의한 Mesh의 파손을 방지하는 역할
    주
    Mesh
    • 내식성이 우수한 스테인레스(STS316L) 소재로
      정밀 여과가 가능하며, 현장 여건에 따라 메쉬
      (망목) 사양 주문 제작 가능
      보조
      Mesh
      • 큰 입자의 이물질을 우선적으로 여과하여
        주 Mesh를 보호하는 역할
      Packing
      • 수도용 고무 소재로 유충 및 이물질이 조립체의 틈새로 통과하는 것을 막아주기 위한 Sealing 역할

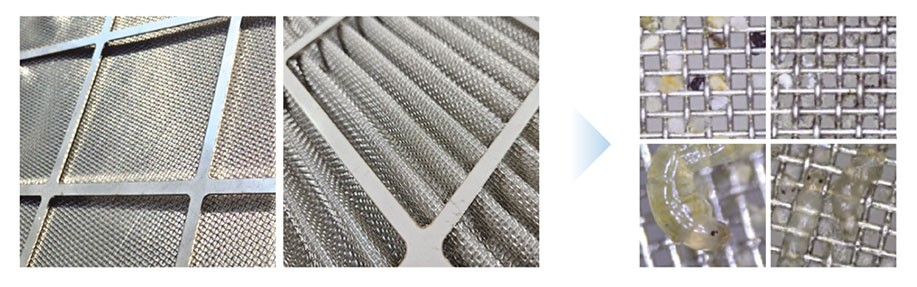

      주름형 필터 특징
      • Wire Filter는 선경에 의한 유량 손실이 불가피하여 편장에 따라 확관 공사 필요(#165Mesh-약 57% 손실
      • 이음매가 없는 일체형 소재이며, 평면식 Filter 대비 단면적 약 2.4배 확대에 따른 유량 손실 100% 보상 가능
      • 확관 공사가 불필요하므로 설치 공간, 비용, 기간 절감 가능

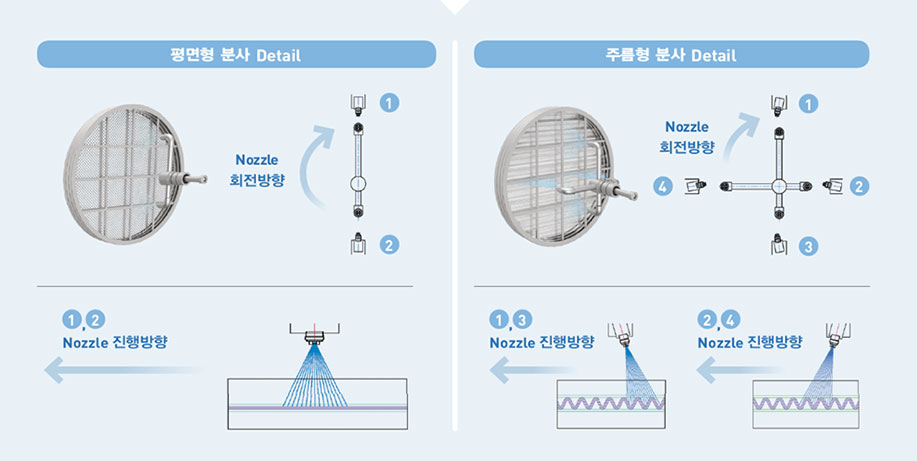

      Filter 세척기술
        ① ​분사 집중도가 우수한 다수의 부채꼴 노즐을 필터 근접에서 분사하여 세척효율을 향상시키고, 노즐을 회전시켜 필터 전체 면적 세척 가능
        ② ​입력차 또는 수위차를 통해 Filter의 폐색 정도를 감지하고, Gate 전개시 Spray Nozzle에서 5Bar 이상의 고압 세척수를 방사하여 자동 세척하는
        구조
        ③ ​Gate 전, 폐 동작 중 내부에서 분출되는 일부 유체를 수밀 부재가 포함된 물막이 판을 통해 외부로의 누설을 차단하고, 세척수 및 세척 이물질을
        Drain으로 배출하는 구조

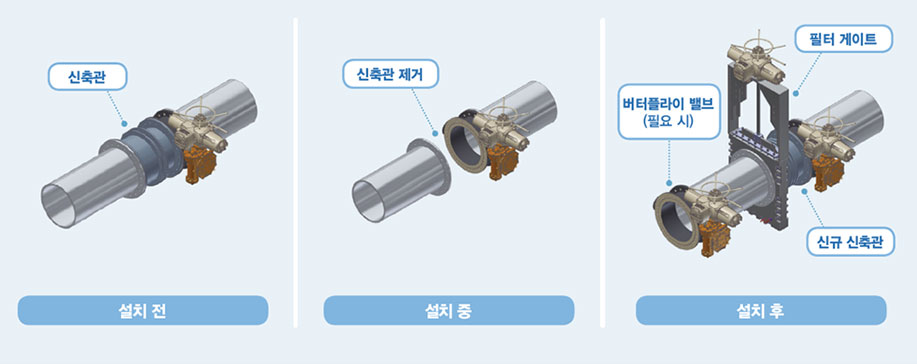

      필터게이트 설치 예시
        ① ​제품의 면간 거리가 짧아 설치 공간의 제약이 적음
        ② ​필터의 교체 시 Gate 상숭을 위한 높이의 제약이 있지만 옵션 타입인 안 나사식을 설치하면 높이의 제약을 보완할 수 있음
        ③ 필터의 교체 시 필터 게이트의 앞뒤의 밸브를 닫은 후 필터를 교환해야 이물질을 완벽히 차단할 수 있음
