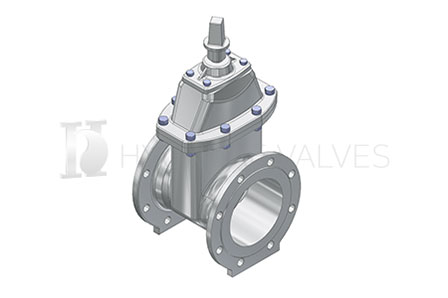

| 제품사양 | |
| 구경 | 80~500mm |
|---|---|
| 압력 | 7.5 / 10 / 16kgf /cm² |
| 용도 | 상수도, 폐수, 일반공장, 발전소 등에서 용수 및 가스 조절용, 고무시트에 의한 완전 밀폐 |
| 적용규격 | SPS-KWWA B 102-0709 |
| 구동장치 | 수동식, 전동식 |
| 접합방법 | Flange |
| 주요 특징 |
|

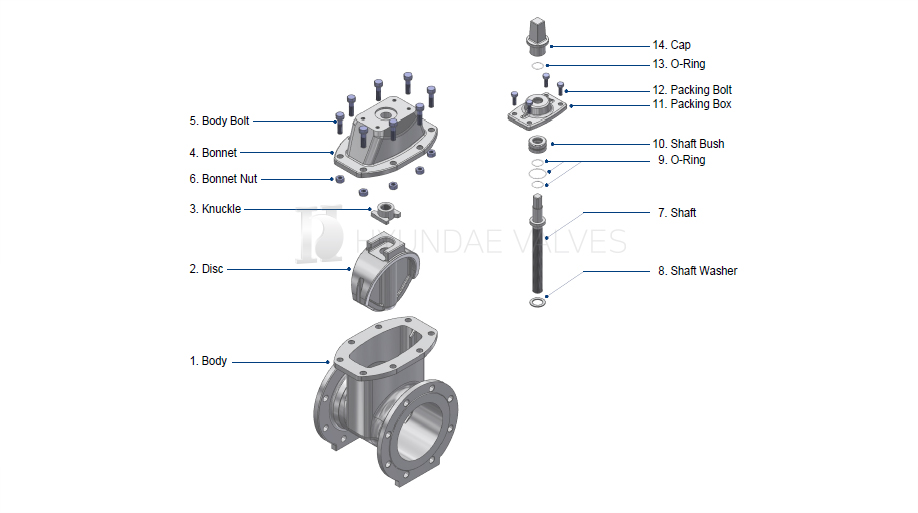

| NO | DESCRIPTION | METERIAL |
| 1 | Body | GCD450 |
|---|---|---|
| 2 | Disc | GCD450+EPDM |
| 3 | Knuckle | CAC406 |
| 4 | Bonnet | GCD450 |
| 5 | Body Bolt | STS304 / STS316L |
| 6 | Bonnet Nut | STS304 / STS316L |
| 7 | Shaft | STS304 / STS410 |
| NO | DESCRIPTION | METERIAL |
| 8 | Shaft Washer | SS275/STS304/STS316L |
|---|---|---|
| 9 | O-Ring | N.B.R |
| 10 | Shaft Bush | ACETAL |
| 11 | Packing Box | GCD450 |
| 12 | Packing Bolt | STS304 |
| 13 | O-Ring | N.B.R |
| 14 | Cap | GCD450 |
