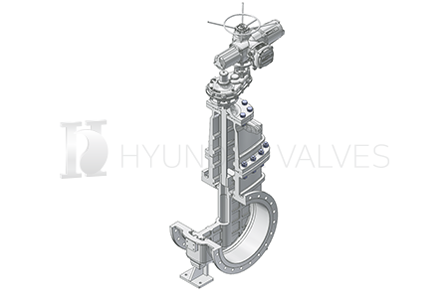

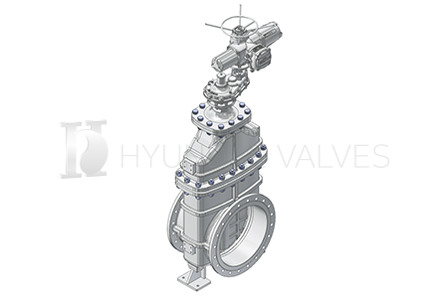

수도용 제수밸브

제품사양
구경50~1,500mm
압력7.5 / 10 / 16 / 20kgf /cm²
용도상수도, 폐수, 일반공장, 발전소 등에서 개폐 및 유량
조절, 내나사식 또는 외나사식으로 제작가능.
적용규격KS B 2332, KS B 2334,  JIS B 2062, BS 5163
구동장치수동식, 전동식
접합방법Flange
주요 특징
  • 핸들 조작(선단의 캡) 또는 구동장치에 의해 디스크가 상하로 이동하여 개폐작동이 이루어짐.
  •  게이트 바닥부에 장착 될 수 있게 U형의 홈이 있음.
  • 나사부가 밸브의 내부, 물에 접하는 부분에 설치된 안나사식과, 물이 접하지 않는 부분에 설치된 방식인 바깥나사식이 있음.

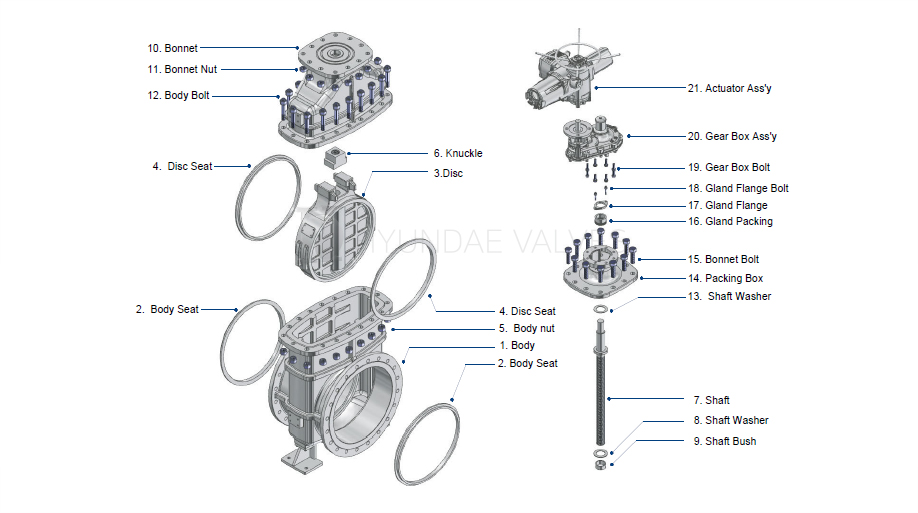

NODESCRIPTIONMETERIAL
1BodyGCD450 / SSC13 / SSC16
2Body SeatCAC406 / STS304
3DiscGCD450 / SSC13 / SSC16
4Disc Seat CAC406 / STS304
5Body nutSS275
6Knuckle CAC406 / CAC703
7ShaftSTS304
8Shaft Washer CAC406
9Shaft Bush CAC406
10Bonnet GCD450 / SSC13 / SSC16
11Bonnet Nut SS275
NODESCRIPTIONMETERIAL
12Body Bolt SS275
13Shaft Washer CAC406
14Packing Box GCD450 / SSC13 / SSC16
15Bonnet Bolt SS275
16Gland Packing N.B.R
17Gland Flange SS275/STS304/STS316L
18Gland Flange Bolt STS304
19Gear Box Bolt SS275 / STS304 / STS316L
20Gear Box Ass'y Ass'y
21Actuator Ass'y Ass'y

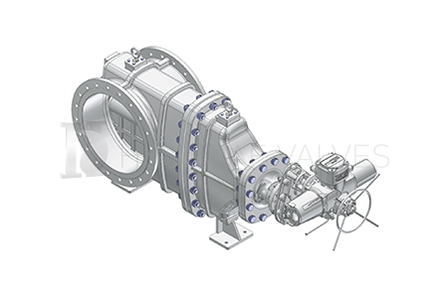

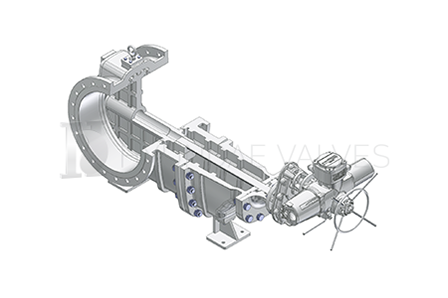

제품사양
구경50~1,500mm
압력7.5 / 10 / 16 / 20kgf /cm²
용도상수도, 폐수, 일반공장, 발전소 등에서 개폐 및 유량
조절, 내나사식 또는 외나사식으로 제작가능.
적용규격KS B 2332, KS B 2334,  JIS B 2062, BS 5163
구동장치수동식, 전동식, 유압식, 공압식
접합방법Flange
주요 특징
  • 핸들 조작(선단의 캡) 또는 구동장치에 의해 디스크가 상하로 이동하여 개폐작동이 이루어짐.
  •  게이트 바닥부에 장착 될 수 있게 U형의 홈이 있음.
  • 나사부가 밸브의 내부, 물에 접하는 부분에 설치된 안나사식과, 물이 접하지 않는 부분에 설치된 방식인 바깥나사식이 있음.

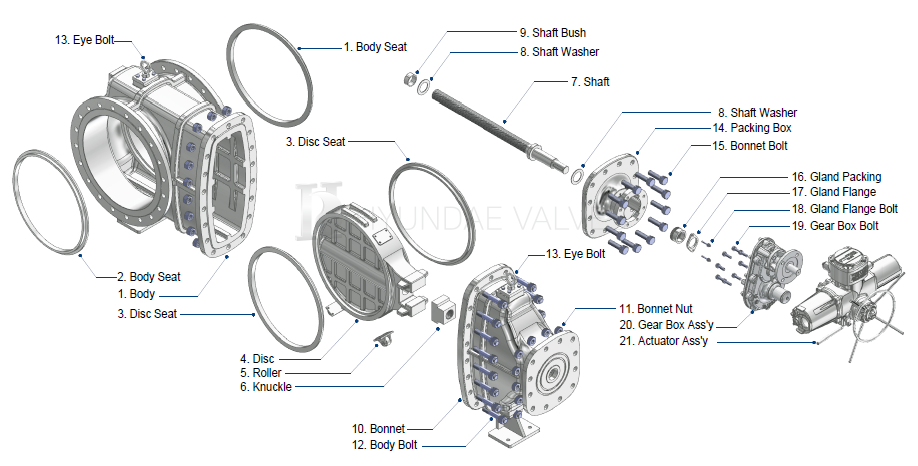

NODESCRIPTIONMETERIAL
1BodyGCD450 / SSC13 / SSC16
2Body SeatCAC406 / STS304
3Disc SeatCAC406 / STS304
4DiscGCD450 / SSC13 / SSC16
5RollerGCD450 / SSC13 / SSC16
6Knuckle CAC406 / CAC703
7ShaftSTS304
8Shaft Washer CAC406
9Shaft Bush CAC406
10Bonnet GCD450
11Bonnet Nut SS275
NODESCRIPTIONMETERIAL
12Body Bolt SS275
13Eye Bolt SS275 / STS304 / STS316L
14Packing Box GCD450
15Bonnet Bolt SS275
16Gland Packing N.B.R
17Gland Flange SS275/STS304/STS316L
18Gland Flange Bolt STS304
19Gear Box Bolt SS275 / STS304 / STS316L
20Gear Box Ass'y Ass'y
21Actuator Ass'y Ass'y
