| 제품사양 | |
| 구경 | 200~3,000mm |
|---|---|
| 압력 | 4.5 / 7.5 / 10 / 16kgf / cm² |
| 용도 | 상수도, 폐수, 일반공장, 발전소 등에서 용수 및 가스 조절용 |
| 적용규격 | - |
| 구동장치 | 수동식, 전동식, 유압식, 공압식 |
| 접합방법 | Flange |
| 주요 특징 |
|

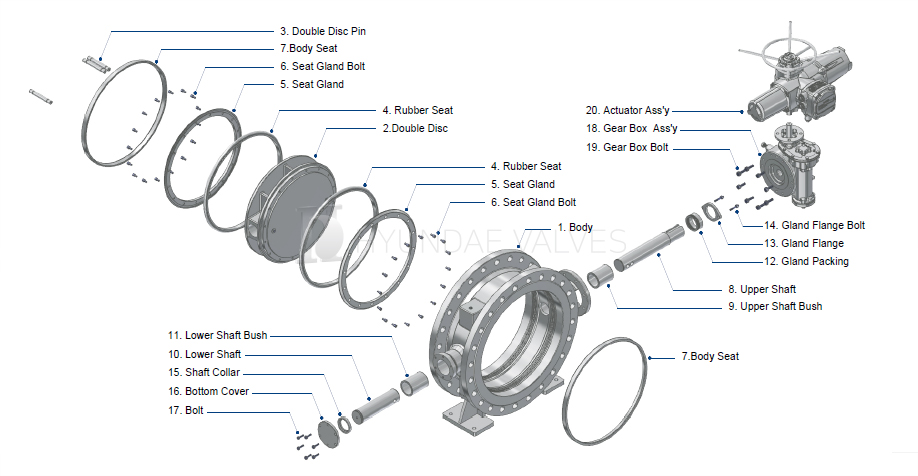

| NO | DESCRIPTION | METERIAL |
| 1 | Body | GCD450 / SSC13 / SSC16 |
|---|---|---|
| 2 | Double Disc | GCD450 / SSC13 / SSC16 |
| 3 | Double Disc Pin | STS304 / STS316L / STS420J2 |
| 4 | Rubber Seat | EPDM / N.B.R |
| 5 | Seat Gland | SS275 / STS304 / STS316L |
| 6 | Seat Gland Bolt | STS304 / STS316L |
| 7 | Body Seat | STS304 / STS316L |
| 8 | Upper Shaft | STS304 / STS316L / STS420J2 |
| 9 | Upper Saft Bush | CAC406 |
| 10 | Lower Shaft | STS304 / STS316L / STS420J2 |
| NO | DESCRIPTION | METERIAL |
| 11 | Lower Shaft Bush | CAC406 |
|---|---|---|
| 12 | Gland Packing | EPDM / N.B.R |
| 13 | Gland Flange | SS275 / STS304 / STS316L |
| 14 | Gland Flange Bolt | STS304/STS316L |
| 15 | Shaft Collar | CAC406 |
| 16 | Bottom Cover | SS275 / STS304 / STS316L |
| 17 | Bolt | SS275/STS304/STS316L |
| 18 | Gear Box Ass'y | Ass'y |
| 19 | Gear Box Bolt | SS275 / STS304 / STS316L |
| 20 | Actuator Ass'y | Ass'y |
