| 제품사양 | |
| 구경 | 사각 200x200 ~ 3,500x3,500 ,원형 200 ~ 2000 |
|---|---|
| 사용수두 | 10Meters |

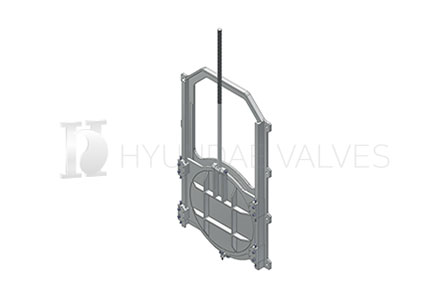

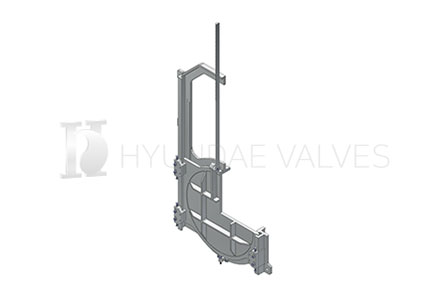

| 구조 및 특징 | 1. 일반용 : 상수도의 취수 및 방류용으로 원형 또는 사각형으로 제작 2. 웨어용 : 수위조절을 위한 취수 및 방류용 외나사식으로 제작 3. 긴급차단용 : 상하수도의 취수 및 방류용 외나사식으로 제작 가능. 비상시 자중에 의하여 긴급 차단을 함. |
| 구동장치 | 수동식, 전동식, 긴급차단식(특수제어장치 부착) |

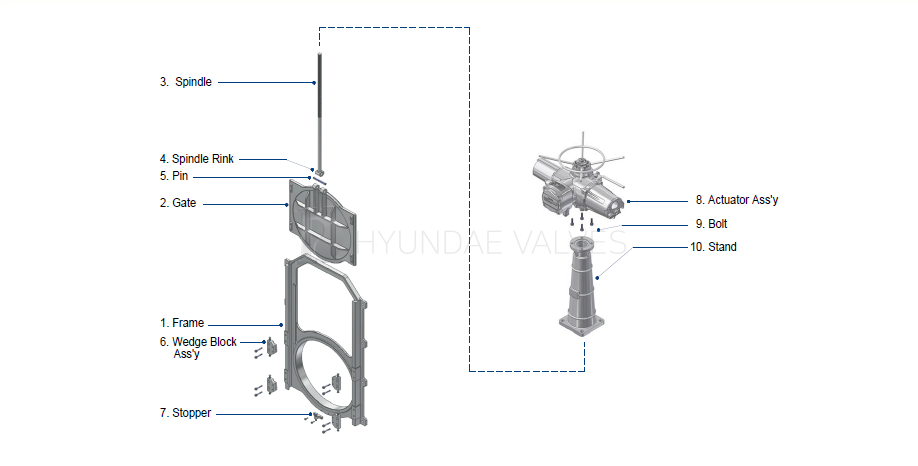

| NO | DESCRIPTION | METERIAL |
| 1 | Frame | GCD450 |
|---|---|---|
| 2 | Gate | GCD450 |
| 3 | Spindle | STS304 |
| 4 | Spindle Rink | STS304 |
| 5 | Pin | STS304 / STS420J2 |
| NO | DESCRIPTION | METERIAL |
| 6 | Wedge Block Ass'y | Ass'y |
|---|---|---|
| 7 | Stopper | STS304 |
| 8 | Actuator Ass'y | Ass'y |
| 9 | Bolt | STS304 |
| 10 | Stand | GCD450 |
